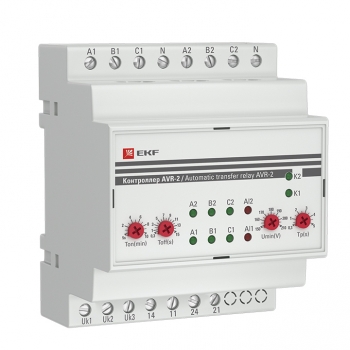

EKF Контроллер АВР на 2 ввода AVR-2 rel-avr-2

Контроллер автоматического резерва AVR предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной/двумя (для AVR-3) отходящей к нагрузке линии.

Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp контроллер подаст сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе, контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp контроллер подаст сигнал на включение контактора основного ввода.
