EKF Ручной поворотный привод эксцентриком к ВА-99М 250 EKF PROxima mccb99m-a-126

Выключатели ВА-99M EKF Basic могут комплектоваться дополнительными устройствами: независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и др.
Аксессуары подходят только для ВА-99М с термомагнитным расцепителем.
Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99M EKF Basic не входят. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель ВА-99M EKF Basic в соответствии с особенностями защищаемого объекта. Отвернув винты крепления верхней крышки выключателя, устанавливают в гнезда в корпусе выключателя необходимые расцепители и дополнительные контакты. Проводники от них аккуратно укладывают в боковые пазы корпуса, закрепляют колодки в боковых пазах корпуса, предварительно выдвинув фальш-накладки. Сборку автомата производят в обратном порядке.

Расцепитель независимый EKF Basic Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную или дистанционно при помощи электропривода.

Расцепитель минимального напряжения EKF Basic Предназначен для отключения
выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта
кнопочного выключателя минимальный расцепитель отключит автоматический выключатель.

Дополнительные контакты EKF Basic Предназначены для сигнализации о положении силовых контактов выключателя.

Аварийные контакты EKF Basic Предназначен для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.

Дополнительный + аварийный контакты EKF Basic Предназначены для сигнализации о положении силовых контактов выключателя + для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.

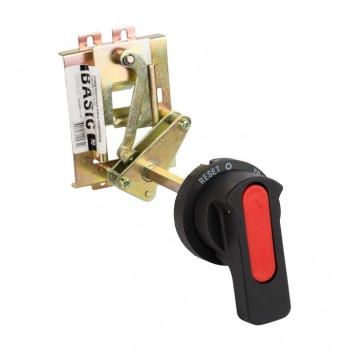

Ручной поворотный привод EKF Basic Предназначен для преобразования вращательного движения в поступательное при управлении автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства служит для оперирования выключателем через дверь.

Моторный привод к ВА-99М EKF Basic Предназначен для включения/выключения автоматических выключателей. Механизм с взводящим приводом автоматически подготавливает пружинную систему. Запасенная в процессе отключения автомата энергия затем используется для его включения.

Механическая взаимная блокировка двух ВА-99М EKF Basic предназначена для исключения одновременного включения автоматических силовых выключателей ВА-99М EKF Basic в схемах ручного ввода резерва.
