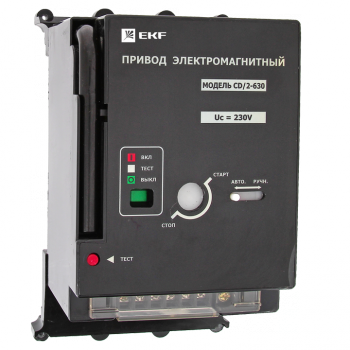

EKF Электропривод к ВА-99С (Compact NS) CD/2-630 EKF PROxima mccb99c-a-21

Выключатели серии ВА-99С EKF PROxima могут комплектоваться дополнительными устройствами:
• соединительные пластины (внешние проводники);
• независимый расцепитель MX;
• расцепитель минимального напряжения MN;
• вспомогательные контакты (функции OF, SD, SDE);
• электромагнитный привод CD/2.
Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С EKF PROxima не входят и приобретаются отдельно.
Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм2 присоединяются к встроенной клемме.
Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С EKF PROxima. Возможна коммутация алюминиевым
и медным проводом

Применение

Соединительные пластины (внешние проводники) EKF PROxima предназначены для присоединения внешних проводников.

Расцепитель минимального напряжения MN EKF PROxima Предназначен для отключения электрооборудования при недопустимом для него снижении напряжения.

Расцепитель независимый MХ EKF PROxima Предназначен для дистанционного отключения автоматического выключателя.

Вспомогательный контакт EKF PROxima Переключающие контакты с общей точкой позволяют передавать сигналы о работе выключателя, используются для сигнализации, электрической блокировки, релейной защиты и т. д.
Функции:
«OF» (включено/отключено): сигнализация о положении силовых контактов аппарата;
«SD» (аварийное отключение): сигнализация об отключении вследствие:
Вспомогательные контакты переходят в свое начальное состояние при возврате автоматического выключателя в исходное положение. Функции «OF», «SD» реализует единая модель вспомогательного контакта в зависимости от расположения в аппарате, крепятся защелкиванием под лицевой панелью выключателя.

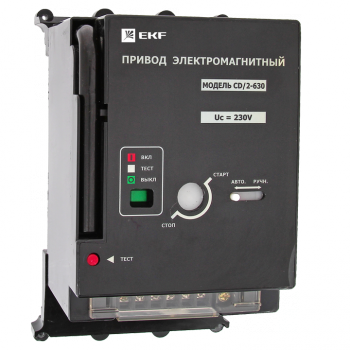

Привод электромагнитный CD/2 EKF PROxima Предназначен для дистанционного управления выключателями автоматическими серии ВА-99С EKF PROxima номинальными токами до 630 А, облегчения их включения/отключения, а также для включения выключателя после его автоматического срабатывания.
