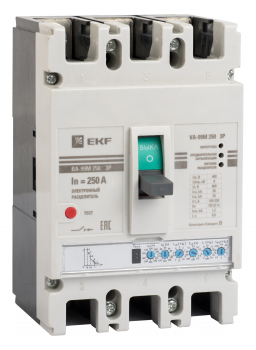

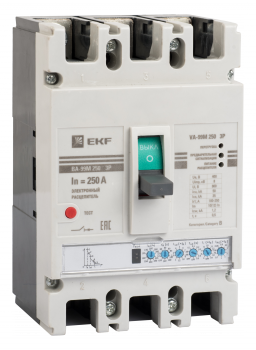

EKF Выключатель автоматический ВА-99М 250/250А 3P 50кА с электронным расцепителем EKF PROxima mccb99-250-250me

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на cтр. 155-159.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем — «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки (5), на которую воздействуют через регулировочные винты (6) толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Возможна коммутация алюминиевым и медным проводником.

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок. Предназначение:
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• в схемах автоматического включения резервного питания;
• с секционированием (на трех выключателях) и без секционирования (на выключателях);
• ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• дистанционные коммутации электрооборудования;
• допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• в схемах диспетчеризации и энергосбережения.

Статус:РегулярнаяНоминальный ток, А250Диапазон уставки тока расцепления, А100...250Номин. напряжение, В400...690Номин. отключающая способность по IEC 60947-2, кА35Количество полюсов3Номин. откл. способность Icu, при 400 В, 50Гц, кА50Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А500...4000Крепление на DIN рейкуНетКонструкция прибораКомплектное устройство в корпусеС расцепителем минимального напряженияНетМоторный привод опциональноДаВстроенная защита от замыканий на землюНетПодходит для монтажа на DIN-рейку (с Ω-профилем)НетВозможность установки индикатора отключенияДаДиапазон краткосрочной задержки расцепителя короткого замыкания, А400...3000Тип элемента управленияРычаг купольныйТип подключения силовой электрич. цепиБолтовое соединениеМоторный привод встроенныйНетВид подключения главной электрич. цепиПередняя сторонаНомин. отключающая способность по EN 60898, кА35Степень защиты (IP)IP30Комплектное устройство с утройством защитыДа
