EKF AV POWER-1 Доп. и аварийный контакт AX+AL для ETU mccb-1-AX+AL-ETU-av

Выключатели АV POWER могут комплектоваться дополнительными устройствами: независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и различными их сочетаниями. Дополнительно электронные расцепители EТU2.2 , EТU6.2 комплектуются коммуникационным модулем передачи данных на стандартные шины. При применении электронных расцепителей EТU2.2, EТU6.2 возможно создание интеллектуальных систем управления и защиты на базе контроллеров, для этого имеются различные модули связи и конверторы протоколов, а также выносные панели программирования и индикации.
Дополнительные аксессуары в комплект поставки автоматических выключателей АV POWER не входят, за исключением AV-TX2 коммуникационного модуля, который входит в комплект с расцепителями EТU2.2 и EТU6.2.
Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель АV POWER в соответствии с особенностями защищаемого объекта. Способы установки дополнительных устройств зависят от типов устройств. Дополнительные и аварийные контакты, а также расцепители устанавливаются в специальные гнезда под фальш-панелью, которая крепится на винтах на корпусе выключателя. Проводники от дополнительных устройств выводятся на корпус выключателя с боков через специальные гнезда. Элетро- и ручной приводы крепятся на корпусе выключателя. Коммуникационные модули и модуль индикации и программирования устанавливаются отдельно от выключателя и соединяются с ним посредством проводов, входящих в комплект.

Модуль индикации AV-CМ1 EKF AVERES устанавливается на дрерь шкафа и используется для
- индикации рабочих параметров;
- для дистанционного отключения выключателя;
- ручного программирования настроек выключателя;
- обеспечения дополнительным источником питания электронного расцепителя EТU.

Конвертер AV-DP EKF AVERES обеспечивает преобразование протоколов с уровня шины данных
канала. С помощью этого модуля различные данные от продуктов, использующих специализированные протоколы передачи данных, или продуктов с общим протоколом могут объединяться в сеть с обменом данными.
Конвертер AV-DP обеспечивает совмещение в одной автоматизированной системе различных продуктов, использующих разные протоколы передачи данных.
STDP (01): ST протокол преобразовывается в PROFIBUS-DP протокол
STDP (02): протокол MODBUS преобразовывается в PROFIBUS-DP протокол
STDP (03): протокол INTBUS преобразовывается в PROFIBUS-DP протокол
Интерфейс: стандартный интерфейс RS485.
Среда передачи данных: экранированная витая пара.
Протокол: MODBUS-RTU.
Скорость передачи данных: 9,6 Kбит /с.
Дальность передачи (при использовании экранированной витой пары): 1,2 км.

Конвертер AV-RS1 EKF AVERES
Преобразовывает формат USB в RS-485 / RS-422 и имеет питание от USB-порта.
Основные функции:
• Преобразование RS-485 / RS-422 в USB2.0
• Защита цепи порта от статического электричества и молний
• Внутренний интеллектуальный модуль идентифицирует и без задержки передает поток сигналов RS-485 / RS-422
• Высокая скорость передачи данных до 300 ~ 115,2 Kbps
Параметры
Скорость передачи данных: 300 ~ 115200 бит.
Дальность связи: 1,5 км.
Защита: изоляция 15 кВ.
Относительная влажность: 0 ~ 95% (без конденсации).
Рабочая температура: -40°С ~ 85°С.
Поддержка программного обеспечения: Win98 / 2000 / XP Apple, OS8 / OS9.

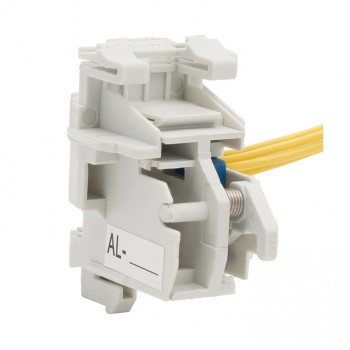

Аварийный контакт AL Показывает отключение автомата по аварии.

Дополнительный контакт AX EKF AVERES Показывает состояние главных контактов.

Аварийный контакт + дополнительный контакт (AL+AX) EKF AVERES Показывает отключение автомата по аварии + состояние главных контактов.

Независимый расцепитель SHT EKF AVERES Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную или дистанционно при помощи электропривода.

Расцепитель минимального напряжения UVT EKF AVERES
Расцепитель минимального напряжения (РМ) вызывает отключение выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта кнопочного выключателя минимальный
расцепитель отключит автоматический выключатель.

Моторный привод CD-2 EKF AVERES Предназначен для дистанционного включения и отключения выключателя. Изделие имеет ручной и дистанционный механизм управления. Ручка ручного привода находится в передней части передней крышки.

Ручной поворотный привод CS1, CS2 EKF AVERES Ручной поворотный привод CS1 – с центральным приводным механизмом. Ручной поворотный привод CS2 – с приводным механизмом эксцентриком. Ручной поворотный привод предназначен для ручного включения и отключения выключателя через дверь шкафа.

Выводы для заднего подключения F EKF AVERES
Служат для исполнения необходимого варианта присоединения проводников к выключателю. Заднее подключение, тип F. Автоматический выключатель установлен на монтажной панели и может быть подключен через монтажную панель расширителями выводов для заднего подключения. Шины могут быть присоединены с разных направлений, таких как горизонтальное или вертикальное.

Контактные пластины K2 EKF AVERES Служат для исполнения необходимого варианта присоединения проводников к выключателю. Переднее прямое подключение

Расширители выводов K3 EKF AVERES Служат для исполнения необходимого варианта присоединения проводников к выключателю. Переднее расширенное подключение
