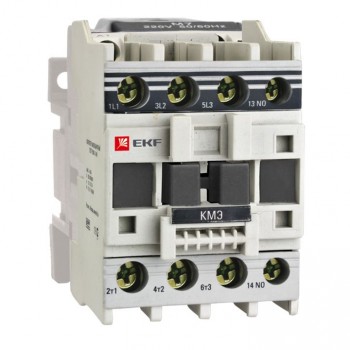

Описание EKF Контактор КМЭ малогабаритный 9А 380В 1NO PROxima ctr-s-9-380
Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.
Номин. коммутируем. мощность при AC-3, 400 В, кВт
4
Количество нормально разомкнутых (НО) силовых контактов
3
Количество нормально замкнутых (НЗ) силовых контактов
0
Количество вспомогат. нормально разомкнутых (НО) контактов
1
Количество вспомогат. нормально замкнутых (НЗ) контактов
0
Номин. раб. ток Ie,при AC-3 400 В, А
9
Номин. раб. ток Ie при AC-1, 400 В, А
25
Номин. напряжение цепи управления Us, AC 50Гц, В
320...440
Номин. напряжение питания цепи управления Us постоян. тока DC, В
0...0
Номинальная рабочая мощность NEMA, кВт
2
Номин. раб. ток Ie при AC-4, 400 В, А
3
Срок службы, лет
10
Номин. коммутируем. мощность при AC-4, 400 В, кВт
2
Гарантийный срок эксплуатации, лет
7
Тип напряжения управления
AC (перемен.)
Тип подключения силовой электрич. цепи
Винтовое соединение
Номин. напряжение питания цепи управления Us AC 60 Гц, В
