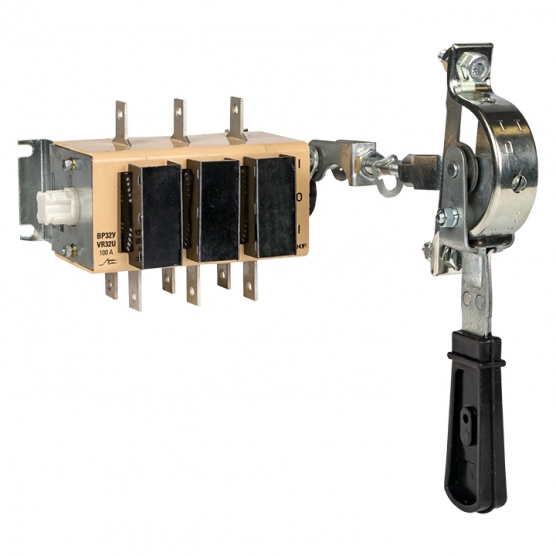

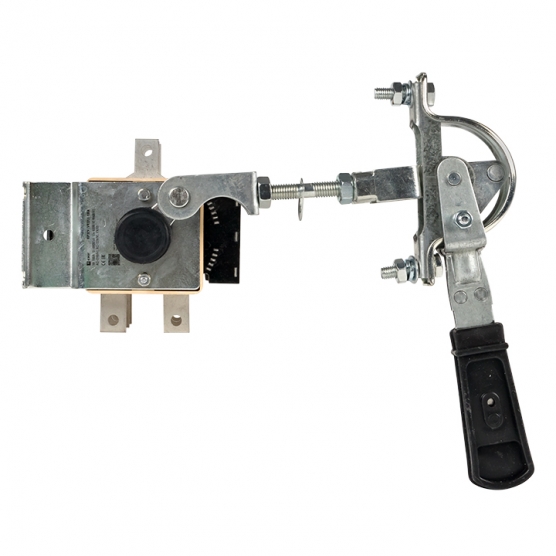

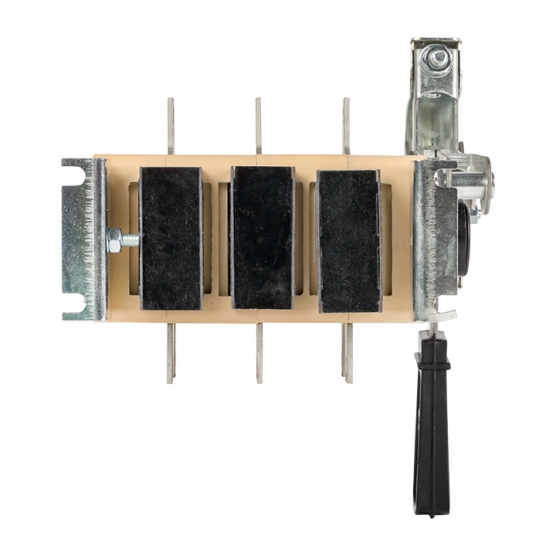

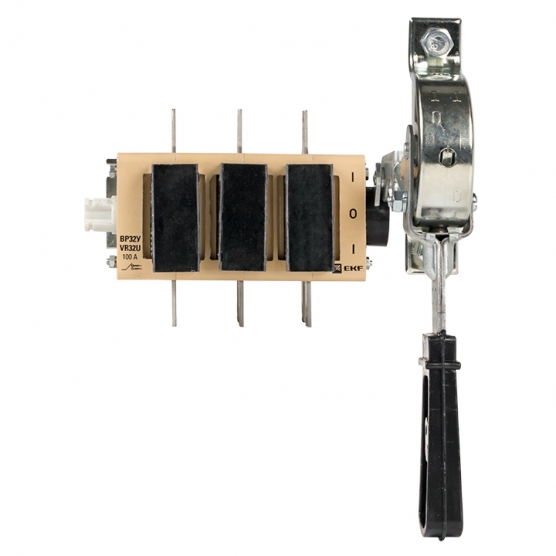

EKF uvr32-31a71240-r Выключатель-разъединитель 100А, 2 направ.

Выключатели-разъединители ВР32У (универсальные) серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц. В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости. Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа. Выпускается несколько исполнений ВР32У: • на одно и на два направления; • с несъемной рукояткой; • со съемной смещенной рукояткой.

Техническая спецификация

Применение

• Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
• • в распределительных панелях ЩО-70;
• • вводно-распределительных устройствах ВРУ;
• • шкафах распределительных силовых ШРС;
• • главных распределительных щитах.

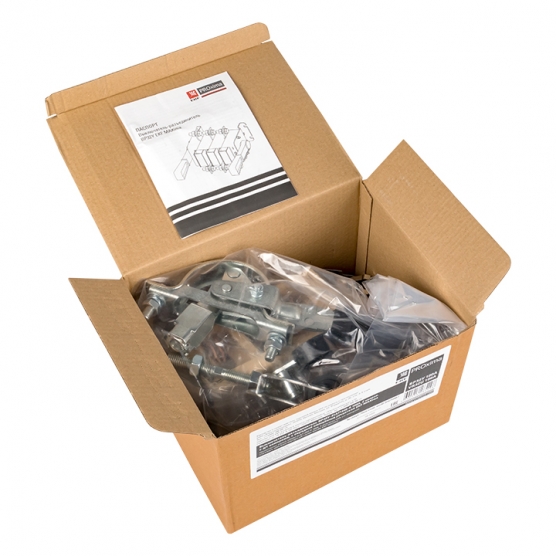

Комплектация

1. 1. Выключатель-разъединитель серии ВР32У.
2. 2. Рукоятка (съемная/несъемная).
3. 3. Дугогасительные камеры.
4. 4. Крепеж.
5. 5. Паспорт.
