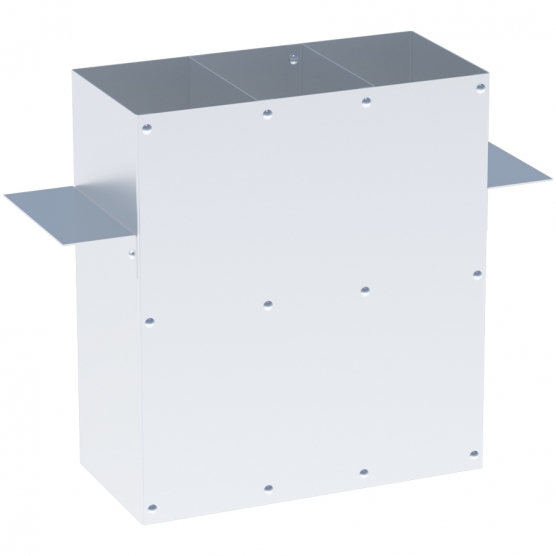

EKF uerm-gilza-3 Гильза кабельная 3 секции (280х250х120) Basic

Устройство этажное распределительное модульное секционное типа УЭРМ EKF Basic предназначено для приема, распределения и учета электроэнергии, размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования АСКУЭ (автоматизированной системы контроля и учета электроэнергии). Устройство состоит из двух вертикальных коробов модульных ящиков, в которых размещается силовое и слаботочное оборудование. Короба являются связующими элементами всего устройства. Устройство классифицируется по количеству квартир на этаже, схеме ввода, расположению короба КСС, номинальному току вводных автоматов, высоте устройства. Вид установки навесной.

Техническая спецификация

Применение

• Применяются в сферах гражданского строительства, а именно в многоквартирных жилых домах.
• Предназначены для:
• • приема электроэнергии;
• • поквартирного распределения электроэнергии;
• • учета электроэнергии;
• • защиты групповых линий при перегрузках и коротких замыканиях;
• • размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем.
•

Комплектация

ТИПОВАЯ КОМПЛЕКТАЦИЯ:

1. ЯУР 600мм

- Монтажная панель + DIN-рейка для установки счетчика

- DIN-рейка на 12 автоматов

- Фальш-панель

- Монтажный набор (дюбель-гвозди)

2. ЯУР 400мм

- DIN-рейка для установки счетчика

- DIN-рейка на 12 автоматов

- Фальш-панель

- Монтажный набор (дюбель-гвозди)

3. Короб КЭТ силовой

- Z образный профиль – 3шт

- Шина для N проводников (на изоляторах) – 1шт

- Шина для PE проводников – 1шт

- Шпильки заземления – 7шт

- Пластиковые заглушки кабельных выводов – 12шт

- Винты для соединения с верхним коробом

- Монтажный набор (дюбель-гвозди)

4. Короб КЭТ транзитный*

- Z образный профиль – 3шт

- Монтажный набор (дюбель-гвозди)

- Винты для соединения с верхним коробом

* КЭТ транзитный шинами и отверстиями под кабельные выводы не комплектуется

5. Короб КСС

- DIN-рейки – 4шт

- Г-образный перфорированный уголок – 6шт

- Шпильки заземления – 2шт

- Винты для соединения с верхним коробом

- Монтажный набор (дюбель-гвозди)

6. Короб верхний

- Z образный профиль – 2шт

- Шпильки заземления – 2шт

- Винты для соединения с верхним цоколем

- Монтажный набор (дюбель-гвозди)

7. Цоколь верхний с компенсатором

- П – образный короб с выдвижным компенсатором высоты
