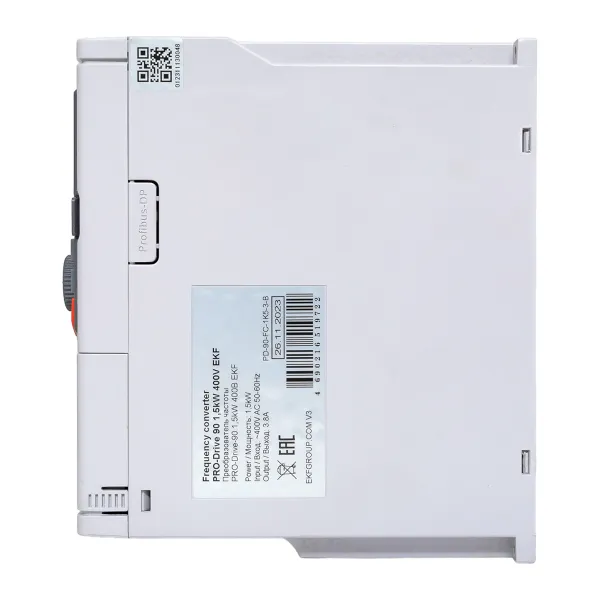

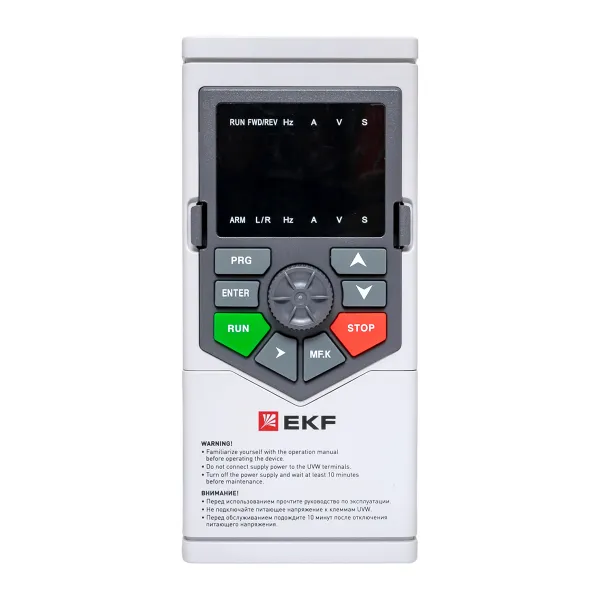

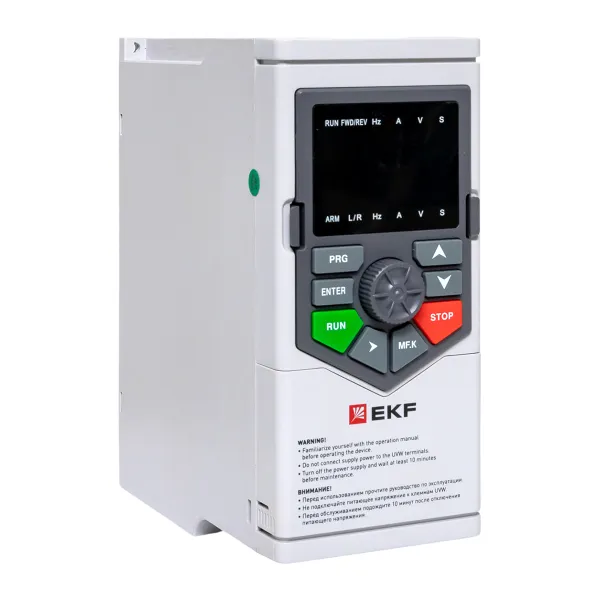

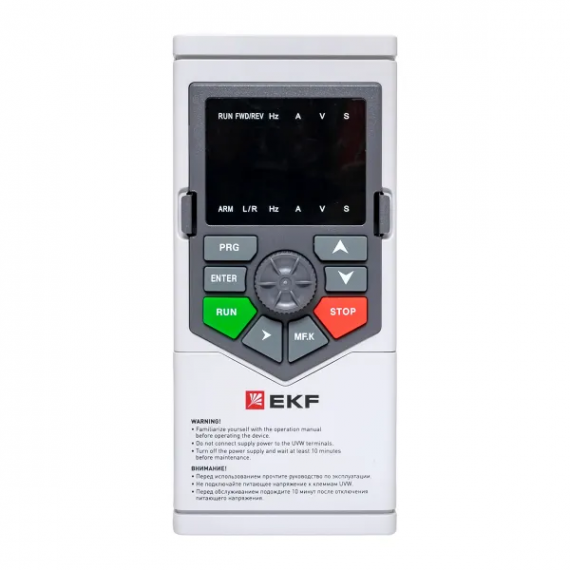

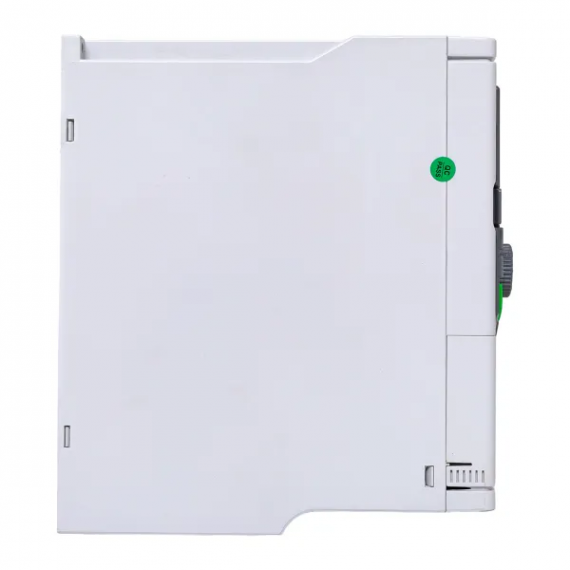

EKF PD-90-FC-2K2-3-B Преобразователь частоты PRO-Drive

PRO-Drive 90 частотный преобразователь идеально подходящий для управления широким спектром нагрузок не требовательных к высокоточному поддержанию момента на валу, к таковым, например, можно отнести такие нагрузки как вентиляторы, насосы, конвейеры и пр. Способен работать с двигателями мощностью от 1,5 до 400 кВт на напряжение 400 В. Преобразователь частоты PRO-Drive 90 поддерживает два метода управления U/f (скалярный), OLV (векторный без датчика скорости). Отличительной особенностью данного преобразователя частоты является улучшенная термическая модель, благодаря которой возможна установка PRO-Drive 90 стенка-к-стенке без снижения выходных характеристик.

Применение

• Преобразователь частоты PRO-Drive 90 EKF (далее преобразователь) предназначен для управления скоростью вращения различных электродвигателей, применяемых в широком спектре промышленного оборудования. Преобразователь обладает широким набором параметров для реализации скалярного способа регулирования и базовыми набором для реализации векторного управления. Способен существенно сократить занимаемое пространство в шкафу управления. Преобразователи соответствуют требованиям ГОСТ IEC 61800-5-1, ГОСТ IEC 61800-3.
•
• Преобразователи частоты EKF PRO-Drive 90 применяются в системах с повышенными требованиями по снижению затрат на эксплуатацию и потребление элнетроэнергии.
• Обеспечивает:
• • плавный пуск электродвигателя;
• • регулирование и поддержание частоты вращения электродвигателя;
• • поддержание момента электродвигателя
• • защиту электродвигателя от перегрузок;
• • снижение энергопотребления;
• • увеличение ресурса оборудования
• • сбор данных для мониторинга
• • встраивание в систему АСУ ТП по протоколу Modbus-RTU

Комплектация

1. 1. Преобразователь частоты– 1 шт.;
2. 2. Руководство по эксплуатации– 1 шт.;
3. 3. Паспорт-1 шт.
4. 4. Соединительный кабель для панели управления – 1шт.

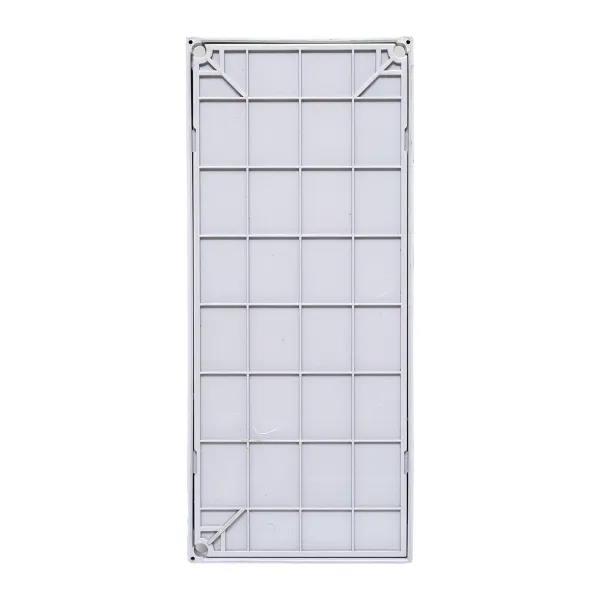

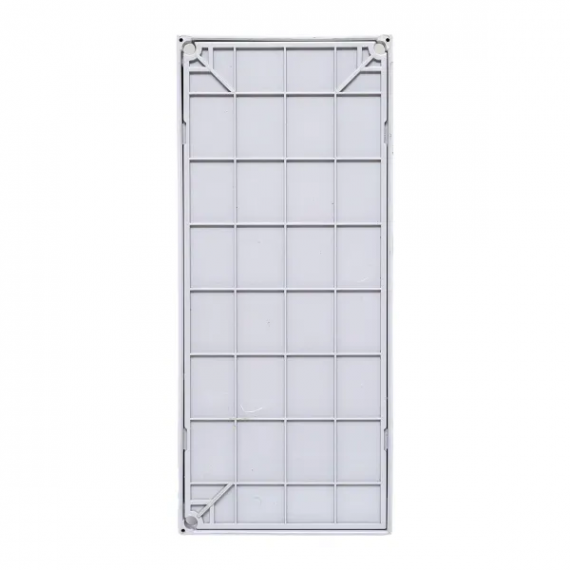

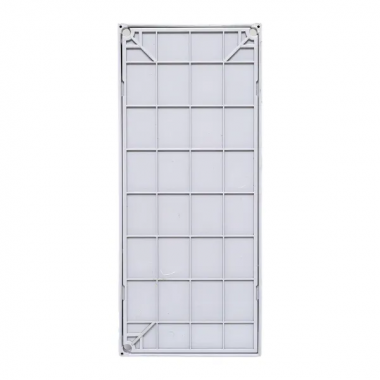

   1. 5. Монтажная рамка для панели управления - 1 шт.



Техническая спецификация
Статус    Регулярная
Сетевое напряжение, В    360...440
Количество вход. фаз    3
Частота сети    50/60 Гц
Макс. выходное напряжение, В    400
Выход. мощность при номин. выход. напряжении, кВт    2,2
Макс. частота на выходе, Гц    600
Количество выход. фаз    3
Количество цифров. входов    5
Количество цифров. выходов    4
Количество аналог. входов    2
Количество аналог. выходов    2
Количество HW-интерфейсов RS-485    1
Поддержка протокола MODBUS    Да
Наличие тормозного модуля    Да
Степень защиты (IP)    IP20
Ширина, мм    86
Высота, мм    200
Глубина, мм    185
Серия    EKF
С блоком управления    Да
С возможностью подключения ПК (персонального компьютера)    Да
Тип преобразователя    Непосредственный преобразователь
С встроенными тормозными сопротивлениями    Нет
Серия продукции    PRO-Drive 90
Поддержка протокола PROFINET    Нет
Поддержка протокола EtherCAT    Нет
Поддержка MODBUS    Да
Поддержка PROFIBUS    Нет
Логистические параметры

Индивидуальная

Групповая

Транспортная

Количество в упаковке    1    1    12
Единица хранения    Штука    Штука    Коробка
Штрих-код    4690216519739    4690216519739    14690216519736
Вес брутто, кг    1.4000    1.4000    22.7500
Объем, м³    0.00342000    0.00342000    0.11570000
Длина, м    0.1900    0.1900    0.5000
Ширина, м    0.0900    0.0900    0.4450
Высота, м    0.2000    0.2000    0.5200
